NIMAK GmbH, con sede a Wissen, in Germania, è nota in tutto il mondo per la propria competenza in due diversi ambiti: tecnologie per la saldatura a resistenza di acciaio e alluminio e know-how tecnologico nelle giunzioni, in particolare sistemi di incollaggio e dosaggio per giunzioni multimateriale non saldabili. In entrambi i campi l’azienda è considerata dai propri clienti un leader nell’innovazione. Inoltre, NIMAK è in grado di costruire sistemi robotizzati, integrando processi di saldatura e incollaggio. NIMAK ha inventato la pistola di saldatura robotizzata e ha contribuito a divulgare questa tecnologia. L’azienda è oggi il più grande produttore tedesco in questo ambito e uno dei principali fornitori a livello internazionale.

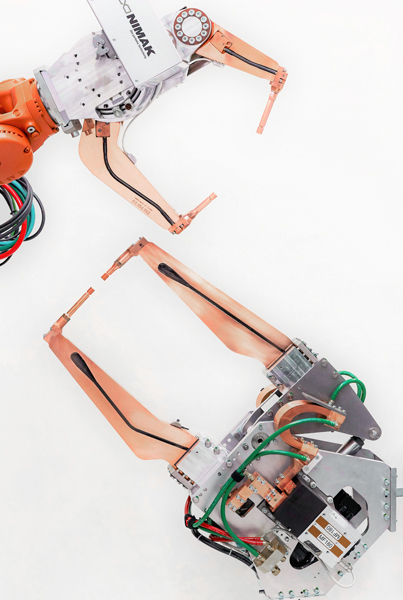

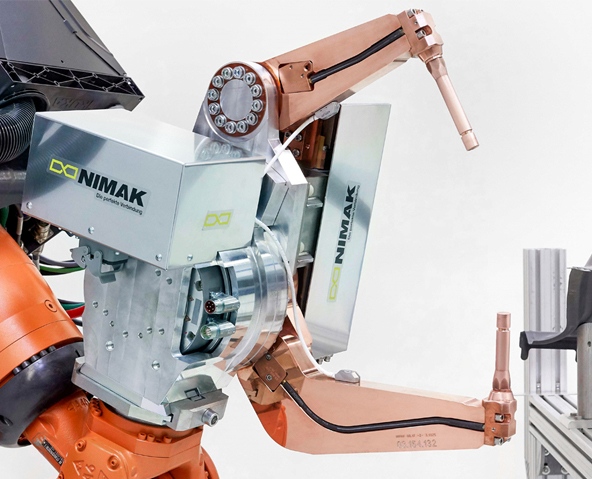

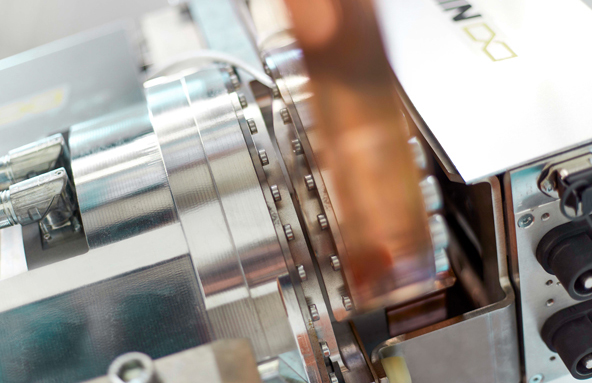

Le pistole di saldatura convenzionali sono configurate in base a un sistema modulare che comprende, tra l’altro, vari corpi di base, diverse forme costruttive del braccio della pistola, servoazionamenti e trasformatori a media frequenza. Il design della nuova galaxy^®GUN è completamente diverso. Il corpo base, il servoattuatore Galaxie^® e i bracci della pistola sono ora combinati in un modulo molto più compatto, con una riduzione del peso di circa il 20%. L’innovazione decisiva: grazie alla sua compattezza, il servoattuatore ad elevata densità di coppia, altamente dinamico ed estremamente rigido alla torsione può essere integrato direttamente nel punto di rotazione della pistola. Il movimento di rotazione dell’azionamento viene, così, completamente trasformato in movimento del braccio della pistola senza slittamento. Inoltre, i bracci degli elettrodi possono aprirsi molto di più rispetto alle tradizionali pistole per saldatura robotizzate evitando, così, contorni di interferenza nell’ambiente circostante.

Questo approccio progettuale offre ai clienti nuove opportunità per realizzare i propri progetti. NIMAK può ora configurare e fornire le pistole in tempi più brevi, lasciando così più tempo per la simulazione e la messa in funzione sull’impianto. Non è più necessario regolare e misurare la geometria della pistola e anche le attività di assistenza e approvvigionamento delle parti di ricambio di Galaxy^®GUN sono molto più efficienti ed economiche.

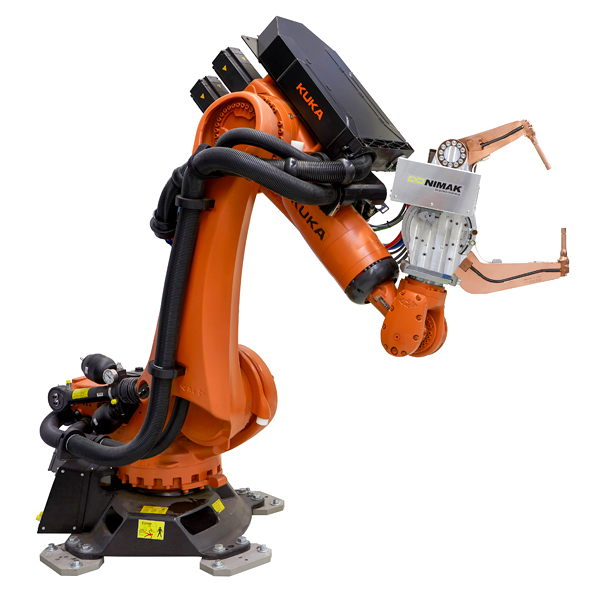

Il servoattuatore consente un’apertura e una chiusura più rapide dei bracci della pistola e la generazione della forza richiesta in tempi più brevi, con una precisione di ripetizione della forza dell’elettrodo estremamente alta. Poiché le pistole possono ora essere progettate con meno massa e con il centro di gravità vicino alla flangia del robot, quest’ultimo può muovere le pistole più velocemente. Il peso ridotto della galaxy^®GUN contribuisce ad incrementare la dinamica dei movimenti del robot. L’alta dinamica e rigidezza torsionale del Galaxie^® D non solo permettono un controllo del processo estremamente preciso, in base ai profili della forza attiva, ma consentono anche di rendere la regolazione in retroazione degli elettrodi ancora più dinamica. Anche i tempi di saldatura si riducono – il processo di saldatura a punti per l’alluminio è ora completato in 100 millisecondi.

Abbiamo mostrato il nostro Galaxie^® a NIMAK all’inizio del 2017. La presentazione e il campione del riduttore Galaxie^®, con la sua cinematica, hanno ispirato i progettisti di NIMAK. L’elevata densità di coppia in relazione al volume e al peso morto del sistema di trasmissione ha permesso di sviluppare qualcosa di radicalmente nuovo. Appena poche settimane dopo l’approvazione delle specifiche, il primo prototipo della galaxy^®GUN era pronto e integrato in un robot di prova. I risultati dei test sul campo parlano da soli. NIMAK ha così potuto presentare la nuova pistola per saldatura robotizzata alla fiera “Schweißen und Schneiden” - la fiera internazionale di saldatura e taglio - nel settembre 2017.
